一、产品慨述：

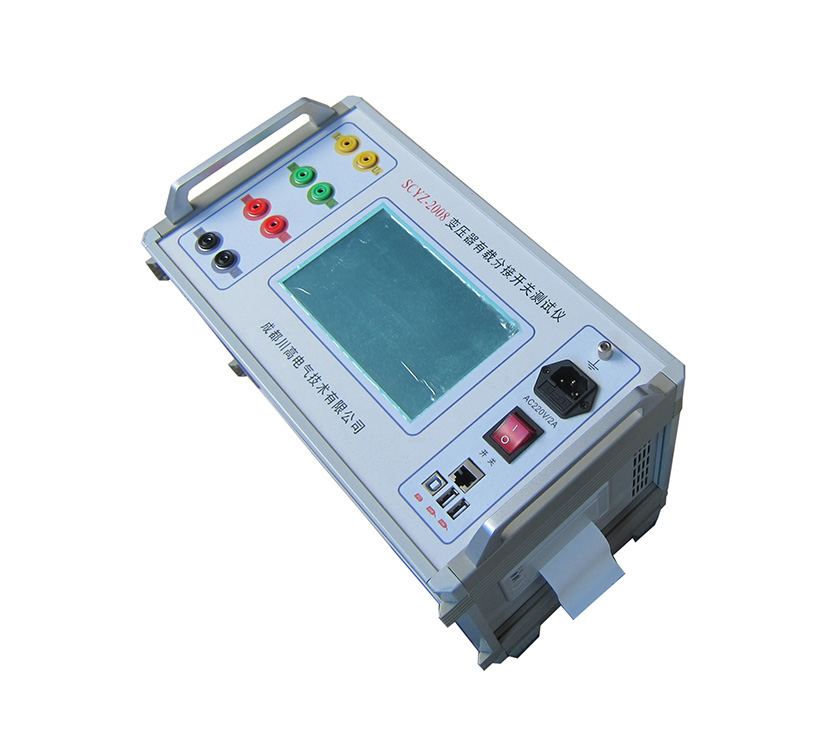

SCYZ-2008变压器有载分接开关测试仪是根据*电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004设计，可以满足《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的*测量，是测试有载分接开关的理想设备。

二、主要特点：

1、测试Y0  Y  △型变压器，阻值不用换算直接显示；

2、数据分析人性化，可以自动的找出波形中间的故障，并做记号；

3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度；

4、可以带绕组或不带绕组进行测试；

5、四端接线方式，提供高精度电阻测量,且无需导线补偿；

6、在测试中间可以连续测试，节约变压器停电的时间；

7、仪器可以生存word报告，方便数据的管理和查询；

8、仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；

9、仪器内部可以自动保存1000组数据，也可以外接U盘保存。

三、技术参数：

①. 三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档

②. 端口*大电压：24V

③. 过渡电阻*大量程：100Ω

④. 过渡电阻测量范围：1A档：0.8Ω～20Ω   0.2A档：10Ω～100Ω

⑤. 波形记录时间长度：120ms

⑥. 采样速率：30k

⑦. 时间分辨率：0.1ms

⑧. 电阻分辨率：0.1Ω

⑨. 准确度：过渡电阻：±5%读数±0.1Ω    过渡时间：±0.5%读数±0.2mS

⑩. 使用温度：-10～40℃    使用相对湿度：<85%RH
