一、概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

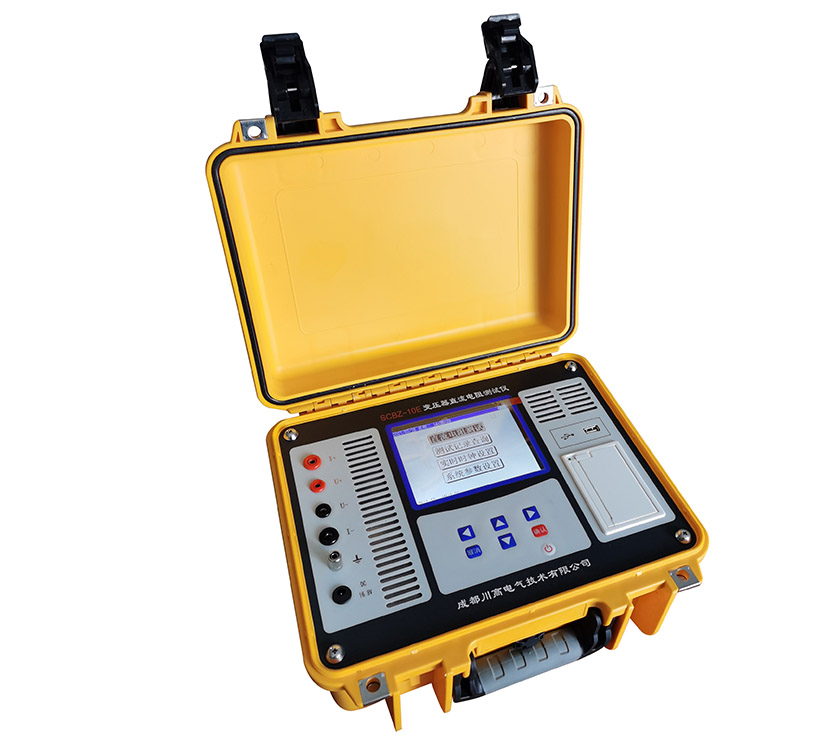

SCBZ-10E变压器直流电阻测试仪是一款创新型产品，内置大容量锂电池，产品体积小巧，便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量， 而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。

二、功能特点

1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。

2、*大输出10A电流，*大输出25V电压，并且可自动选择电流，方便快捷。

3、量程宽500uΩ～50KΩ。

4、具有电阻温度换算功能。

5、具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。

6、采用5.6寸高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

7、配备打印机，便于数据打印。

8、具有本机存储和优盘存储。

三、技术指标

输出电流：自动、10A、 5A、1A、100mA、10mA、1mA

量 程：500μΩ-200mΩ（10A）   10mΩ100mA -1Ω（5A）

100mΩ-20Ω（1A）       10Ω-200Ω（100mA）

50Ω-2kΩ（10mA）       500Ω-50kΩ（1mA）

工作电压：内置锂电池或外接充电器AC100-240V

充电电压：DC 16.8V，充电电流≤2A

充电时间：约4小时，使用时间约8小时

准 确 度：±（读数×0.2%＋2字）

分 辨 率：0.1μΩ

使用温度：-10～50℃

相对湿度：<90%RH，不结露

外形尺寸：325mm×225mm×125mm

重 量：约3.6Kg，不含测试线
