一、概述

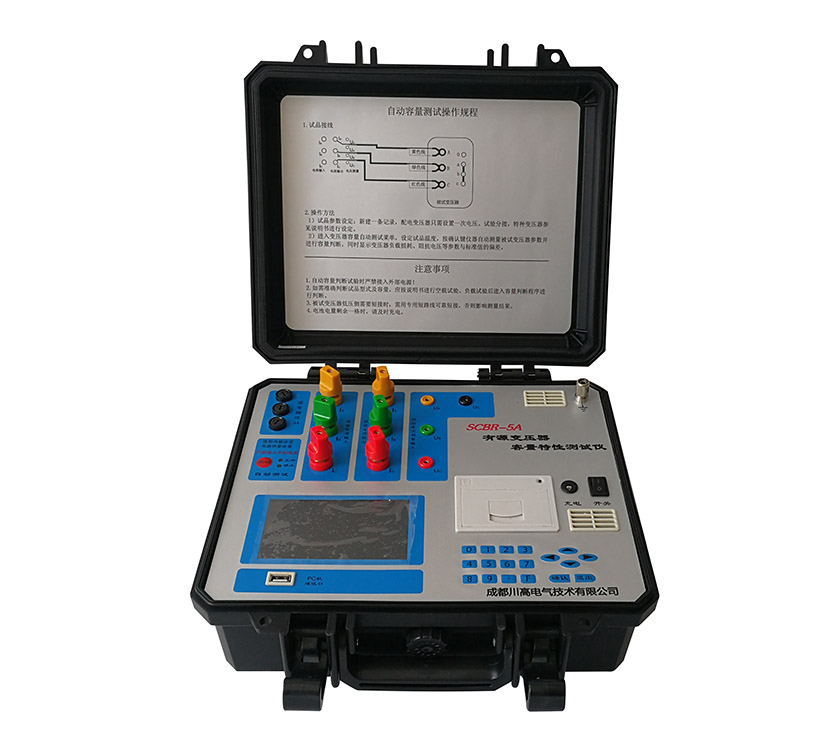

SCBR-5A（V6.0）型变压器空负载容量特性测试仪是我公司在原有一系列SCBR-5A型变压器容量测试仪的成功推广的基础上推出的升级产品。该仪器保留了原有所有实用功能，在没有外部交流电源的条件下仪器可输出低压三相正弦波逆变电源，进行变压器容量的测试；仪器自身可为测试部分提供工作电源，无需外部供电,使变压器容量测试试验更为方便快捷。本仪器仍保留有电池剩余电量监测功能，以防止电池过放电，延长电池的使用寿命。

本仪器不仅扩展了容量测试范围，而且直观显示引用*标准范围，使变压器容量测试试验更具有直观性。可进行SC系列干式配电变压器、单相配电变压器、单相特型变压器（含单相电弧炉变压器）的容量测试和型式判断。

仪器可以与外接变压器试验电源配套使用，可在按国标要求下进行配电变压器空载、负载试验，并判定变压器容量和型式。

二、主要功能

1、仪器可输出三相正弦波逆变电源，在没有外部交流电源条件下可进行变压器容量测试试验，并自动判断出变压器容量。

2、仪器采用内部电瓶供电，请使用专用充电电源供电。

3、仪器可进行单相、三相电弧炉变压器及特种变压器的容量判断。

4、仪器可进行干式变压器及单相变压器的容量判断。

5、可进行S7、S9、S11、S13、S15、D9、D10、D11，SC15、SCZ11、SJL1、SJ6、SC8、SC9、SC10、SC11、DH、SZ7、SZ9、SZ11、SJ2、SJ1、 SH型10kV级、20kV级、35 kV级变压器型式的判断。

6、为方便测量, *变压器*，可以在非额定分接进行变压器容量的测定。

7、本仪器可与变压器试验电源配套使用，用单相法三次分相测量三相变压器单相特性参数，计算出变压器三相特性参数。三次分相测量结果分别存储在同一序号下，掉电不丢失。

8、本仪器可测量变压器空载损耗、空载电流、负载损耗、阻抗电压等参数，同时测量三相电压、电流真有效值和有功功率，变压器空载试验可自动捕捉设定点试验数据。

9、量程自动切换，可连接CT、PT进行大型变压器的测量，所有数据显示直读值。

10、空载试验可准确测量设定值下的参数，无须进行电压校正。

11、负载试验可进行降低电流下的测量，并自动将电流折算到额定值。

12、仪器据不同类型变压器自动将负载损耗、阻抗电压等试验结果折算到75、80、100、115、120、145℃。

13、采用大屏幕液晶全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。

14、仪器可据测试参数自动判断出变压器的额定容量，并计算出与标准的偏差。

15、仪器具有软件校准功能，可进行电压、电流、功率、相位的自动校准。

16、仪器设有实时时钟，随时记录测试时间。

17、可保存30台变压器的额定参数及空载、负载试验记录和结果，掉电不丢失，可随时查阅试验数据。

18、测试结果可通过PC机直接与计算机通讯，并用配套的试验报告编辑软件自动生成试验报告。

19、采用高速热敏打印机，可现场打印测试结果。

20、仪器可对电池电量进行监测，并显示电池电量模拟条。

21、可一键进行变压器容量测试，方便快捷。

三、技术参数

电压量程：5~650V（有效值）误差＜±（0.2%读数+0.02%量程）

电流量程：0.5~80A（有效值）误差＜±（0.2%读数+0.02%量程）

功率测量：COSΦ= 0.5 ~ 1.0 误差＜±（0.5%读数+0.05%量程）

COSΦ= 0.2 ~ 0.5 误差＜±（1.0% 读数+0.1%量程）

容量测量范围：

6 ~ 11/0.4kV         电力变压器： 30 ~ 2500 kVA

6 ~ 11/3~6.3kV       电力变压器： 630 ~ 6300kVA

35kV                 电力变压器： 50 ~ 31500 kVA

60 ~ 66 kV           电力变压器： 630 ~ 63000kVA

110kV                电力变压器： 6300 ~ 80000 kVA

SJ1/SJ2/ SJ6型      电力变压器： 20 ~ 1800 kVA

SJL1型              电力变压器： 30 ~ 1600 kVA

SC型/10kV级        干式变压器： 30 ~ 1600 kVA

SC型/20kV级        干式变压器： 50 ~ 2500 kVA

SC型/35kV级        干式变压器： 50 ~ 31500 kVA

D型                单相变压器： 5 ~ 160kVA

6 ~ 110 kV级       单相或三相特型变压器： 30 ~80000kVA

型式判断范围：

10 kV级电力变压器：S7、S9、S11、S13、S15，D9、D10、D11，SC15、SCZ11、SJL1、SJ6、SC8、SC9、SC10、SC11、DH、SZ7、SZ9、SZ11、SJ2、SJ1、SH

35 kV级电力变压器：S7、S9、S11、SZ7、SZ9、SZ11

工作环境温度： 0 ~ 40 ℃

相 对 湿 度 ： ≤ 85  %

仪器外形尺寸： 330×250×150  （mm） 重量: 约 5 kg

三相逆变电源额定输出容量 : 200  VA

三相逆变电源额定输出电流 : 10 A （RMS）

三相逆变电源额定输出频率 : 50±0.01 Hz

电池额定电压 : 23.6 V

蓄电 池 容量 : 3.5×2 Ah

充电电源电压 : 220 ±20% ( 50Hz ) V

充 电 电 流 : 1 A

涓流充电电流 : ＜ 0.1 A
