一、概述：

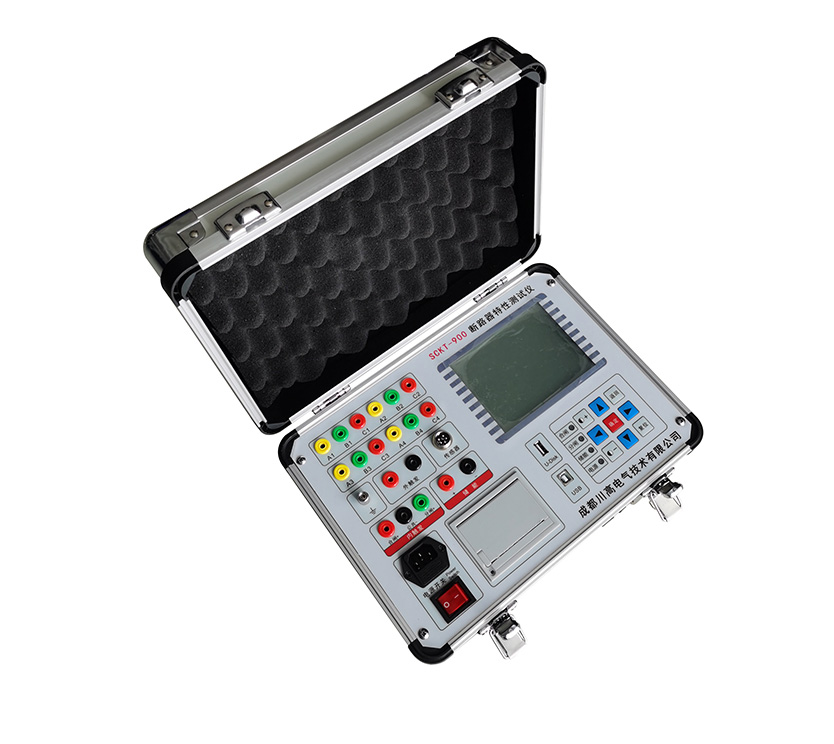

随着社会的发展，人们对用电的*可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的*运行。机械特性参数是判断断路器性能的重要参数之一。SCKT-900断路器特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照*电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的*运行。机械特性参数是判断断路器性能的重要参数之一。

二、性能特点

1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2、*的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，*测量。

3、直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。标配50mm直线传感器和普通旋转测速传感器，如需选用其他传感器，请与我们另行协商。

4、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

6、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

8、可选配数据分析管理软件，与PC机联机操作，使现场试验计算机化。

三、技术参数

时间范围：20000.0ms *小分辨率：0.01ms

误差：① 200ms 档位 0.1ms±0.1 ms

② 2000ms 档位 0.1ms±0.1 ms

③ 20000ms档位    1ms±0.1 ms

速度范围：20.00m/s *小分辨率0.01m/s

误差：① 0-2m/s以内±0.1m/s±1个字

② 2m/s以上±0.2m/s±1个字

行程范围：50.0mm（真空断路器） 分辨率0.1mm

300.0mm（SF6断路器） 分辨率1mm

600.0mm（少油断路器） 分辨率1mm

误差：0.1±1个字

输出电源：DC0～300V/20A 分辨率：电压1V 电流0.01A

输入电源：220V±10%  50Hz±10%

工作环境：温度－10～40℃    湿度≦80%RH

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重  量： 9kg
