一、概述

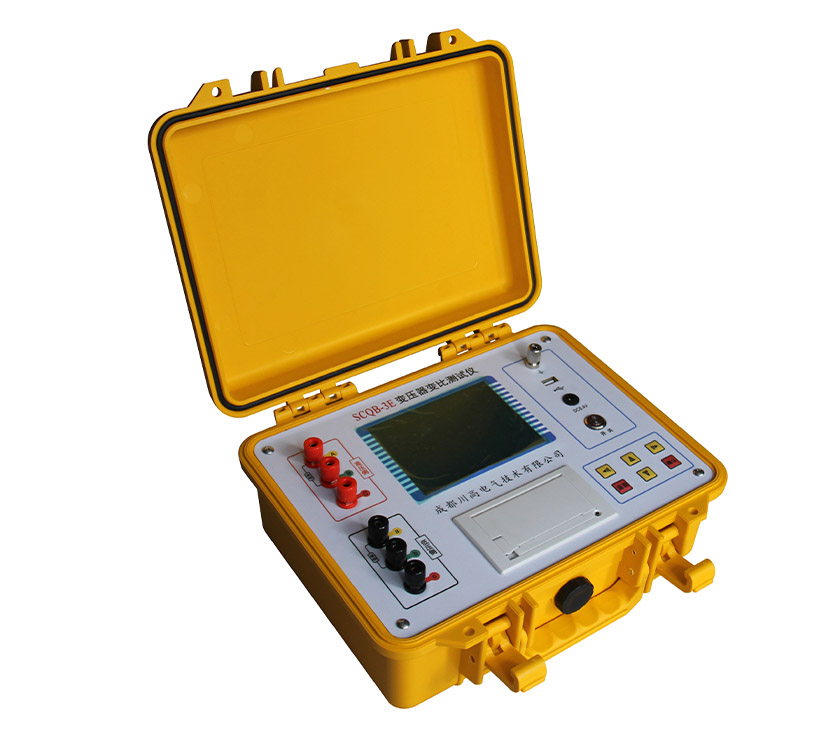

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国网的预防性试验规程，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值。SCQB-3E变压器变比测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。

产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。

二、功能特点

1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、方便。

2、全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。

3、具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。

4、在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。

5、量程宽、精度高，变比测量范围可达10000，且*高值10000时测试精度*0.3%。

6、具有反接保护、输出短路保护等*的保护功能。

7、5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

8、配备热敏打印机，便于数据打印。

9、具有本机存储和优盘存储，方便数据保存。

三、技术指标

量 程：0.9～10000

准 确 度：±(读数×0.1%+2字)(小于等于1000)

±(读数×0.2%+2字)(大于1000小于等于3000)

±(读数×0.3%+2字)(大于3000)

分 辨 率：0.9～9.9999 时0.0001

10～99.999 时0.001

100～999.99 时0.01

1000～9999.9 时0.1

10000及以上 时1

工作电源：内置锂电池或外置充电器，充电器AC100—240V, 50Hz

充电电压：DC 8.4V，充电电流≤2A

充电时间：约3小时，使用时间大于8小时

体积重量：3.8Kg  325mm(长)×225mm(宽)×125mm(高)
