一、概述

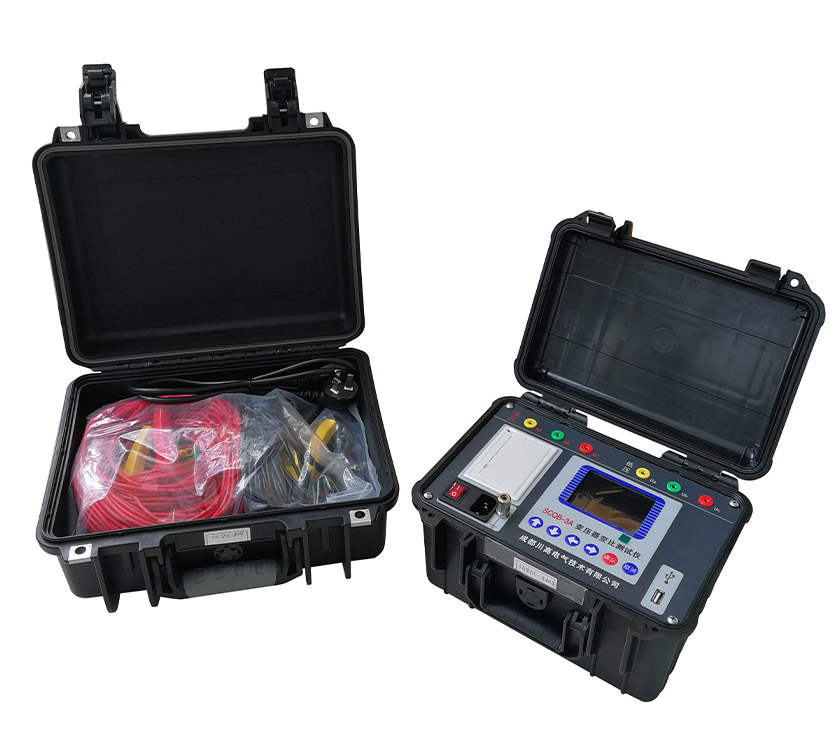

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国网的预防性试验规程，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值。SCQB-3A变压器变比测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。

二、性能特点

1、全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。

2、三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。

3、具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。

4、可对CT变比极性测试功能。

5、单相测试时具有角差测试功能。

6、分接档位*高可测试到197档。

7、高低压反接保护功能、输出短路保护功能。

8、不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据500条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

9、热敏打印机打印功能，快速、无声。

10、体积小、重量轻，方便携带使用。

三、技术指标

量 程：0.9～10000

准 确 度：±(读数×0.1%+2字)(小于等于1000)

±(读数×0.2%+2字)(大于1000小于等于3000)

±(读数×0.3%+2字)(大于3000)

分 辨 率：0.9～9.9999 时0.0001

10～99.999 时0.001

100～999.99 时0.01

1000～9999.9 时0.1

10000及以上 时1

工作电源：AC220V±10%, 50Hz

仪器重量：3.5Kg

仪器体积：260mm(长)×200mm(宽)×160mm(高)

使用温度：-10℃～50℃

相对湿度：＜90%，不结露
