变频串联谐振试验成套装置是一种用于大容量、高电压的电容性试品的交接和预防性试验的设备，以下是其详细介绍：

主要组成部分

变频电源：是装置的核心部件之一，主要作用是把幅值和频率都固定的工频正弦交流电转变为幅值和频率可调的正弦波，并为整套设备提供电源。一般20KW及以上为控制台式，20KW以下为便携箱式。

励磁变压器：用于将变频电源输出的电压升到合适的试验电压，起到耦合信号及电压变换的作用，并按自身变化来提升电压，为后续的谐振回路提供激励功率。

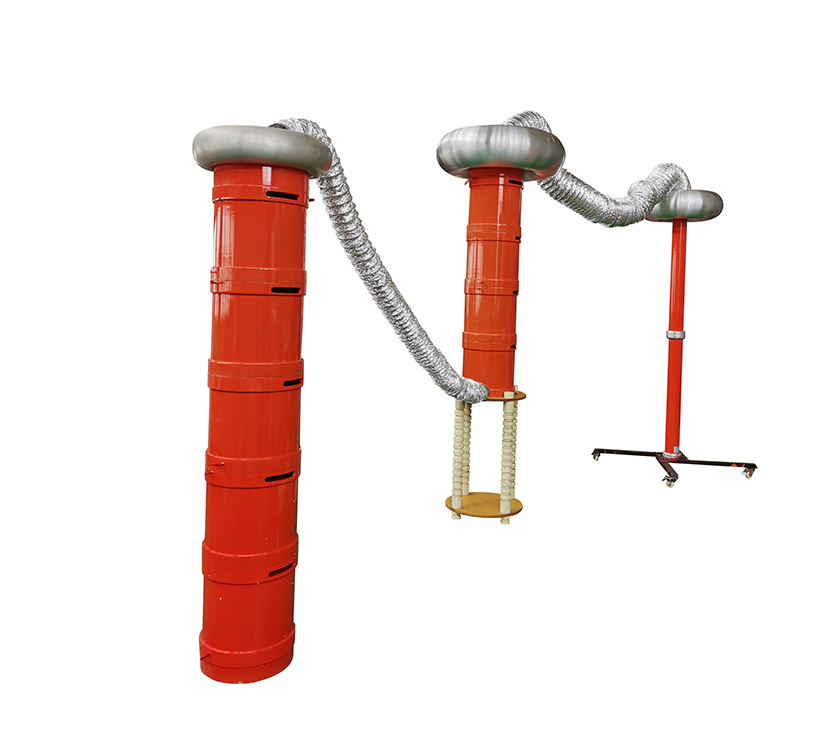

高压电抗器：它是谐振回路的重要组成部分，当电源频率等于1／(2π√LCx)时，它Cx与被试品发生串联谐振，从而在被试品上产生高电压。

电容分压器：主要用于测量试验电压，同时也可以作为小电容量试品的补偿电容，使得谐振频率可以在30~300Hz范围内完成多种电力设备的交流耐压试验，并且能将测量到的电压信号作为采样信号反馈给变频电源。

补偿电容器：用于补偿小电容量被试品，调整被试品频率，以*谐振回路能够在所需的频率范围内产生谐振。

工作原理

根据串联谐振原理，当回路中的电感
和电容满足时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的倍。为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品上产生较高的试验电压。

适用范围

电力电缆：适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆等的交流耐压试验。

变压器：可用于大型变压器、发电机组的工频耐压试验以及电力变压器的感应耐压试验等。

开关设备：如60KV、220KV、500KVGIS、110kV及以下断路器等的交流耐压试验。

互感器：包括电压互感器、电流互感器等的交流耐压试验。

其他设备：还可用于套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、电动机、熔断器、电容器、绝缘材质、变电站系统等的交流耐压试验。

产品特点

稳定性可靠性高：系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能*。

自动调谐功能强大：系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程，并能*锁定谐振频率。

支持多种试验模式：支持“自动调谐+手动调压”“自动调谐+自动调压”“手动调谐+手动调压”等试验模式，满足不同用户的试验需求。

人机交互界面友好：试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。

保护功能*：具备零位保护、过压保护、过流保护、闪络保护等功能，可有效保护试验人员、被试品和试验设备本身的*，动作时间短，一般为1微秒。

体积小重量轻：相较于传统的试验装置，其设备重量和体积大大减少，一般为普通试验装置的1/10-1/30，便于现场搬运和使用。

输出电压波形好：谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

防止故障点烧伤：在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降，不会出现大的短路电流烧伤故障点的情况。

无恢复过电压：试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，不会出现任何恢复过电压。
