一、 概述

蓄电池作为后备电源的重要组成部份，对系统的*运行起到关键的*后保障作用。所以，每个季度甚至每个月都要对蓄电池进行测试和维护，并对测试结果进行分析。*上，电池内阻的测试已被广泛应用于电池的日常维护。蓄电池的内阻已被公认是准确并快速判断蓄电池健康状况的重要参数。

二、产品简介

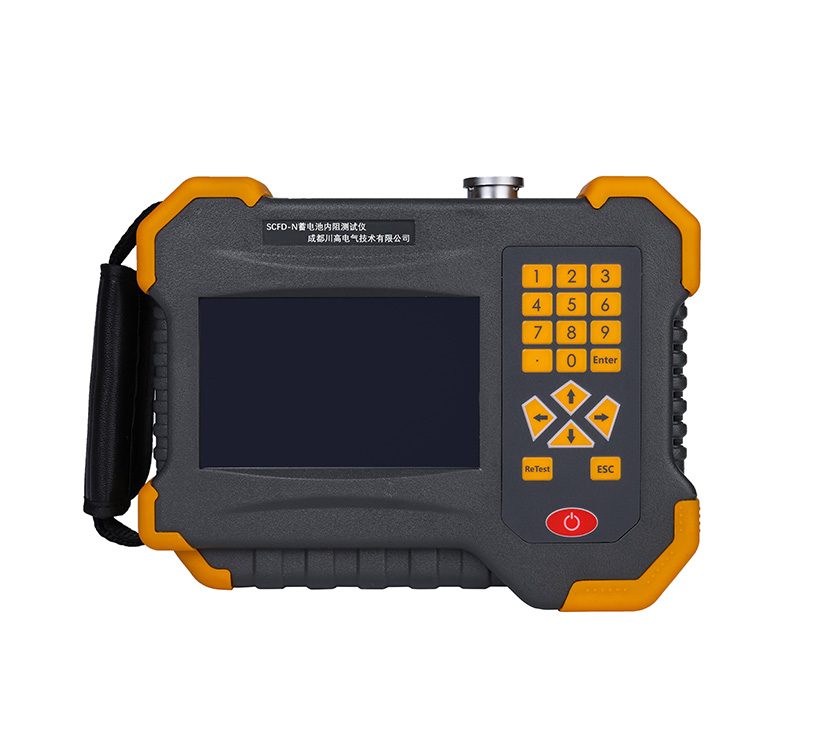

SCFD-N蓄电池内阻测试仪采用彩色电阻触摸屏，仪表操作通过手指或者触摸笔触摸方式操作，灵活方便；是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪。该仪表可以在线检测单体电池的电压和内阻，将检测到的数据进行存储和处理，对电池故障进行报警，*有效地判别单体电池的优良状况。仪表对测试数据进行保存，查询、删除和导出。上位机软件对测试的数据，通过各种图表对数据进行分析和显示，自动生成电池的检测报告。

三、 产品特点

l 采用彩色触摸液晶屏和按键操作两种模式，可直接触摸操作，也可按键操作，使用简单，流程清晰，满足不同使用习惯的用户。

l 数据存储方式：内部存储和外部存储方式。内部存储可保存999组测试数据，每组存储500节电池数据；进行查询、分析等。

l 具有接续、重测功能。

l 仪表具有电压、内阻、容量柱状图分析比较功能，直接对电池进行优、良、差等分析。

l 仪表具有示波器功能：能实时图形显示电池的*高、*低电压及平均电压，电压纹波。(选配)

l 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

l 增强的过压保护功能，自恢复过流保护功能，使仪器工作*可靠。

l 采用大容量锂电池供电，长时间测试。

l 自动测试模式方便用户测量。

四、 技术指标

测量范围	内阻：0.000mΩ-99.999mΩ  电压：0.000v--25v
*小测量分辨率	内阻：0.001mΩ  电压：1mV
测量精度	内阻：±0.5%rdg  ±6dgt  电压：±0.2%rdg  ±6dgt
供电电源	12V，可充电锂电池
功率消耗	待机8小时
存储容量	64Mbit Flash + 8G SD卡
液晶	5寸彩色触摸屏
尺寸	220 x 170 x 52mm
重量	1.1Kg
