一、简介
SCDS-3带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须*电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合*算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能。
特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要*输入信号方向的一致。
二、仪器组成及功能

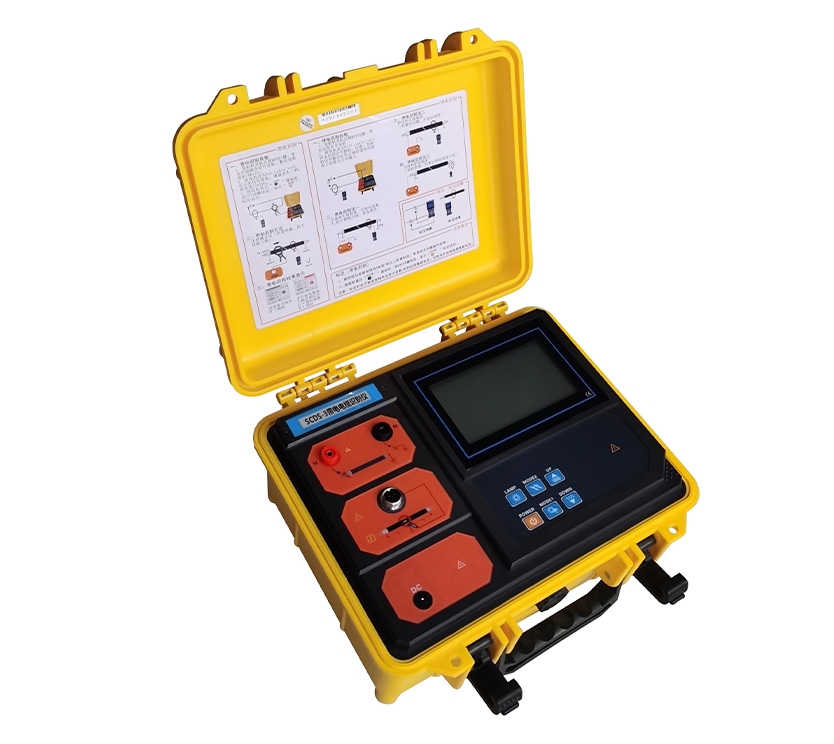

2.1 发射机
带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。
2.2 发射电流钳
带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。
停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。
2.3 接收机
为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合*算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。
同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。
2.4 接收柔性电流钳
接收柔性电流钳：为洛氏线圈，具有*的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，*快速。
三、技术规格
3.1、发射机主要参数
1）工作电源：11.1V可充锂电池，充满电连续工作约8小时；
2）输出方式：带电识别时卡钳耦合；停电识别时直连输出；
3）发射频率：625Hz、1562Hz、2500Hz、10KHz（带电识别时）；
4）脉冲电压：500V（停电识别时）；
5）脉冲电流：*大5A（取决于回路电阻的大小）；
4）脉冲频率：1次/秒；
5）脉冲宽度：2ms；
6）测试线长：3米，带鳄鱼夹，红黑各1条；
7）发射钳尺寸：内径φ125mm
8）体积重量：长宽高400mm×245mm×335mm，发射机2.5kg；
3.2、接收机主要参数
1）主要功能：电缆识别；交流电压、电流、频率测量；
2）工作电源：7.4V可充锂电池，充满电连续工作约6小时；
3）增益强度：测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处良好
4）额定电流：约300mA max；
5）信号标定：标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一。
6）方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一；
7）识别成功：电缆识别成功绿色打钩图标指示（√）；
8）非目标电缆：非目标电缆红橙色打叉图标指示（×）；
9）线圈内径：φ200mm（可以根据需要定制更大口径）；
10）量程：交流电压： 0.00V～600V，精度：±2%±3dgt；
交流电流： 0.00A～5000A，精度：±2%±3dgt；
电流频率： 45Hz~70Hz，精度：±2Hz；
11）检测速频：约1次/秒；
12）检测范围：
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需*发射机电池电量为11V以上(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定)
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需*发射机电池电量为11V以上(一般可以达到线缆长度0-5公里，主要由接地电阻与线缆电阻决定)
13）自动关机：开机约30分钟后，仪表自动关机，以降低电池消耗；
14）充电接口：USB充电接口，9V DC；
15）重量：电流钳172g；接收机370g(带电池)
