一、仪器特点

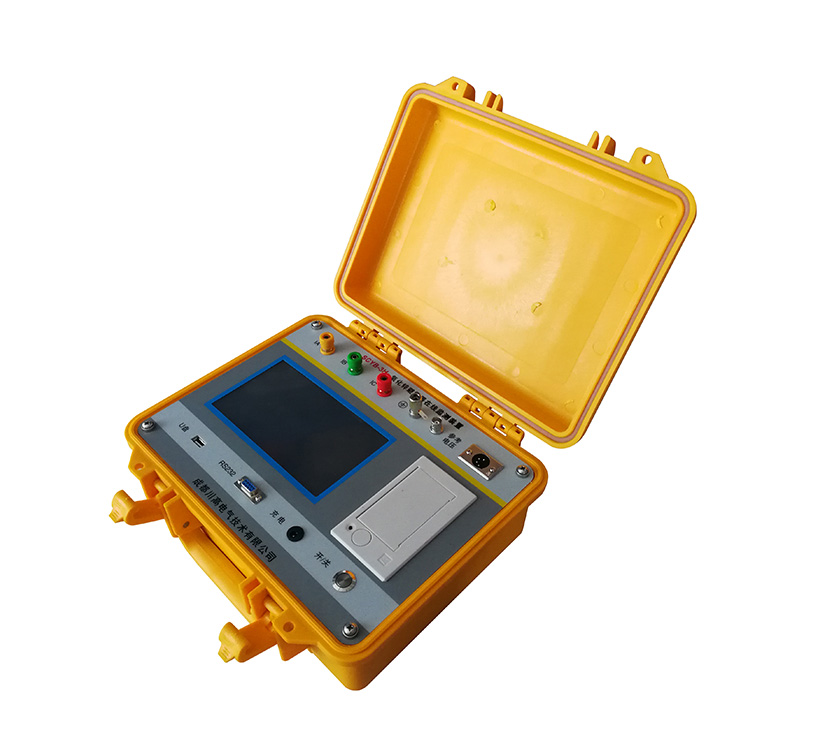

SCYB-3H氧化锌避雷器阻性电流测试仪又称氧化锌避雷器在线测试仪、氧化锌避雷器带电测试仪、氧化锌避雷器在线监测装置用于氧化锌避雷器（MOA）全电流的测量分析，主要目的是测量MOA的阻性电流，由此判断MOA受潮和老化程度。本仪器既可用于现场带电测量，也可用于试验室做出厂和验收试验，器具有如下功能：

仪器采用大屏幕彩色液晶屏800X600。Window界面，触摸屏控制。U盘存储数据、RS232接口。

同时测量三相MOA，既可以自动补偿相间干扰，也可以禁止相间自动补偿。

参考电压电压信号可使用3PT、1PT、无PT、无线3pt、无线1pt感应等方式。

仪器配有可充电电池、日历时钟、微型打印机，可存储9999组测量数据；

为方便分析阻性电流，既可以禁止边相补偿，也可以允许边相补偿。

既可以允许打印波形，也可以禁止打印波形。即可英文打印，也可中文打印。

二、主要技术参数

全电流测量范围：0~20mA有效值 准确度：±（读数×2%+1个字）

阻性电流基波测量准确度（有线不含相间干扰）：±（读数×2%+1个字）

电流谐波测量准确度： ±（读数×10%+10uA）电流通道输入电阻： ≤2Ω

参考电压输入范围：25V~250V有效值 准确度： ±（读数×5%+0.5V）

电压谐波测量准确度： ±（读数×10%）  参考电压通道输入电阻：≥1800kΩ

电池连续工作时间： 8小时以上

交流充电： AC 220V ±10%，50Hz ±1%

仪器重量：5kg(不含电缆箱)
