一、概述

电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量偏差大，掩盖了真实的接触电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以*准确度。

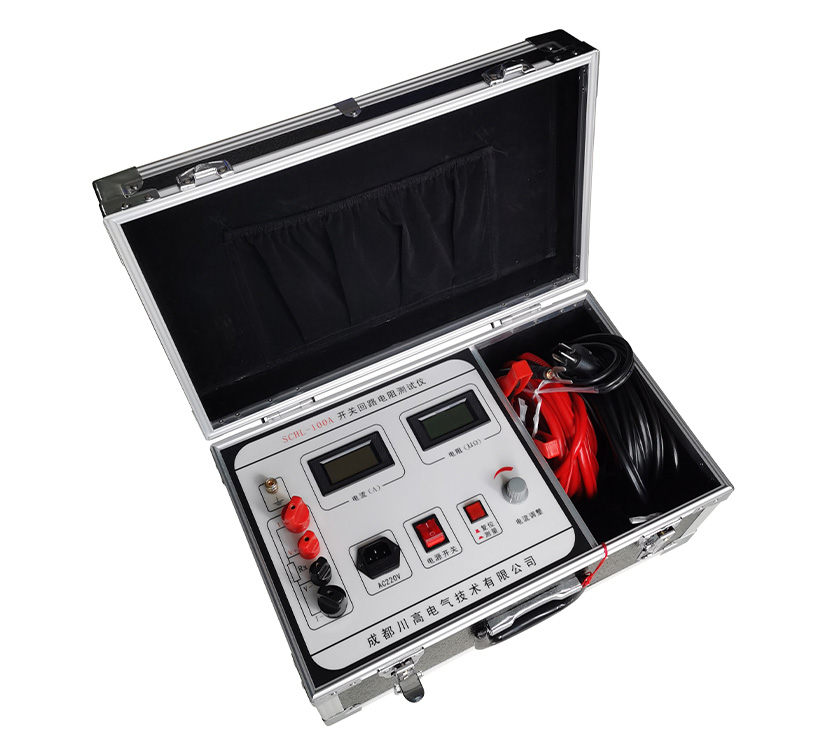

SCHL-100A型开关回路电阻测试仪（接触电阻测试仪）采用*的大功率开关电源技术和*的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用*标准GB763所推荐的100A直流，可在100A电流的情况下测得被试品的电阻值。本仪器采用双液晶显示屏阻值及电流值，克服了红色数码管显示器在阳光下不便读数的缺点，具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能*等特点。

二、技术指数：

1、输入电压：AC220V±20％，50H_Z

2、输出电流：DC：100A,可微调

3、测试电流：DC100A±2％（开机）

4、精度：0.5级

5、测量范围：0～1999μΩ

6、显示方式：四位半液晶表头显示阻值，三位半液晶表头显示电流值

7、体积： 333×250×250mm³

8、重量：10kg（含测试线）

三、工作原理

本测试仪直流100A输出电源采用开关电源逆变技术，脉宽自动调制方法调节电流,使之达到恒流100A输出。同时测量输出端的电压值，利用欧姆定律R=U/I，从而得到被试品的电阻值。
