一、概述

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

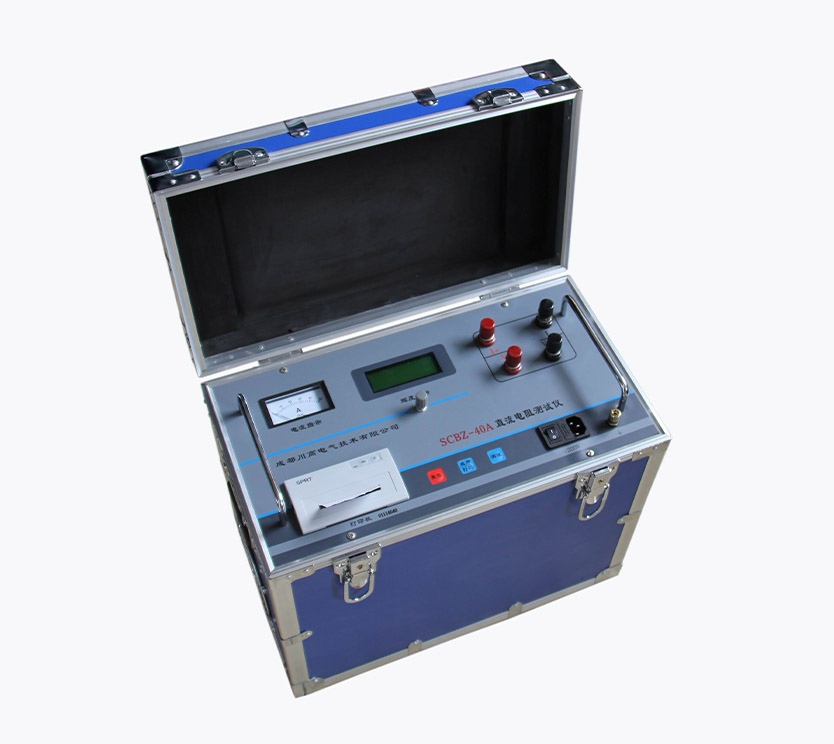

SCBZ-40A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、性能特点

仪器输出电流大，重量轻。

具有*的保护电路，可靠性强。

立式机箱结构，便于现场操作。

具有音响放电报警，放电指示清晰，减少误操作。

三、技术指标

输出电流：40A、20A、10A、5A

输出电压：DC20V

量 程： 0～4Ω

准 确 度：0.2%±0.5μΩ

分 辨 率：0.1μΩ

显示位数：四位

工作温度：-20～40℃

环境湿度：≤80%RH，无结露

工作电源：AC220V±10%，50HZ±1HZ

10、体   积：长440mm×宽240mm×高390mm

11、净   重：15Kg
