SCRX-2000C变压器绕组变形测试仪

SCRX-2000C变压器绕组变形测试仪

名称型号 Model Name

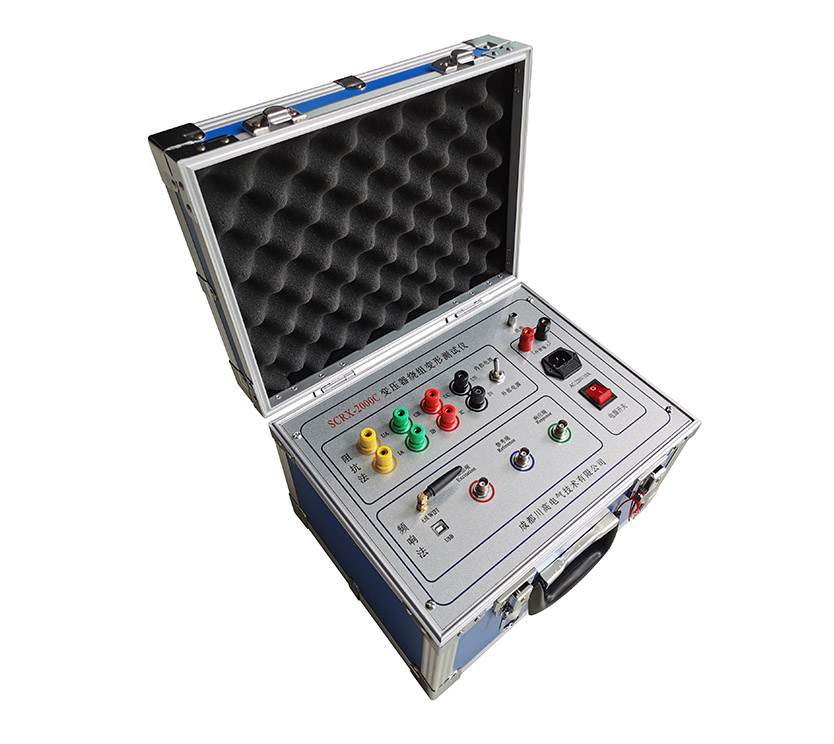

SCRX-2000C变压器绕组变形测试仪

产品简介 Product Introduction

一、频响法主要技术特点

1、采集控制采用高速、高集成化微处理器。

2、笔记本电脑与仪器之间通信USB接口。

3、硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

4、高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明变化)。

5、信号输出幅度软件调节,*大幅度峰值±10V。

6、计算机将检测结果自动分析和生成电子文档(Word)。

7、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

8、幅频特性符合*关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。

9、检测数据自动分析系统

横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:①一致性很好、②一致性较好、③一致性较差、④一致性很差。

纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较,其分析结果为: ①正常绕组、②轻度变形、③中度变形、④严重变形。

10、可自动生成Word电子文档,供保存和打印。

11、该仪器完全满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件。

二、频响法主要技术参数

2.1 扫描方式

1、线性扫描分布

扫频测量范围:(10Hz)-(10MHz)40000扫频点

分辨率为0.25kHz、0.5kHz和1kHz。

2、分段扫频测量分布

扫频测量范围:(0.5kHz)-(1MHz)、2000扫频点;

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

2.2 其他技术参数

幅度测量范围: (-120dB)至(+20dB)

幅度测量精度: 0.1dB

扫描频率精度: 0.005%

信号输入阻抗:1MΩ

信号输出阻抗:50Ω

信号输出幅值:±20V

同相测试重复率:99.9%

测量仪器尺寸(长宽高)340X240X210(mm)

总体重量:20Kg

操作温度: -10℃至+40℃     存储温度: -20℃至+70℃

相对湿度: <90%,不凝结

三、频响法使用特点

1、变压器绕组变形测试仪由测量部分及分析软件部分组成,测量部分是高速单片机控制,由信号生成及信号测量组成。测量部分使用USB接口与平板电脑或者笔记本电脑连接。

2、在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

3、仪器具备多种频率线形扫频测量系统测量功能,线形扫频测量扫描频率高达

10MHz,频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

4、仪器智能化程度高,使用方便,具有自动量程调节,自动采样频率调节等多种功能。

5、软件采用windows平台,兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。

6、提供历史曲线对比分析,可同时加载多条历史曲线观察,能具体选择任意曲线进行横向和纵向分析。配有*智能分析诊断系统,可以自动诊断变压器绕组的状态,同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。

7、软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。

8、软件人性化特点明显,测量的各种条件多为选择项,变压器详细参数可保存用做诊断参考,并且不用在现场输入,可以以后再添加修改信息,使用起来更加方便。

9、软件智能化程度高,在输入、输出信号连接好之后,设置好条件参数,就可以完成所有的测量工作,并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。

10、每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器(容量、电压等级不限)进行绕组变形测量,总需时间不超过10分钟。

11、测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,*劳动强度。
