一、基本原理：

根据*标准《GB311-64》和原水电部发布的《电气设备预防性试验规程》，为满足电力系统对高压电压互感器、倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35~220KV等级电压互感器的交流耐压试验，以考核互感器的主纵绝缘强度，同时也可对电机及变压器的绕组进行感应耐压试验，也可作短时运行的150Hz电源用。

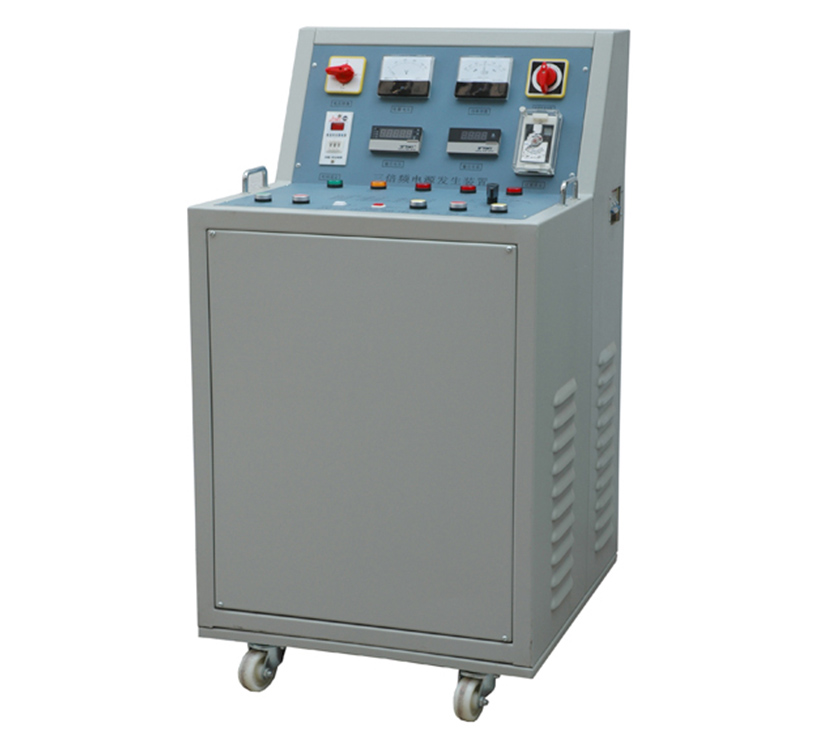

SCFQ系列三倍频感应耐压装置是利用磁路的饱和特性，取出谐波中分量*大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

二、产品机构

由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

三、用途

1.广泛用于对电压互感器作倍频感应耐压试验；

2.对电力变压器进行分相的倍频感应耐压试验；

3.对其它感应线圈式的电气产品作倍频感应耐压试验。

四、技术参数

输入电压：三相380V   50Hz

输出电压：单相300V（如需更高电压则需外接升压变压器）单相 150Hz

输出容量：产品容量的20%

谐波失真：＜5%-8%

空载运行时间：≤5分钟

额定电压下的被试品持续时间：40秒
