一、概述

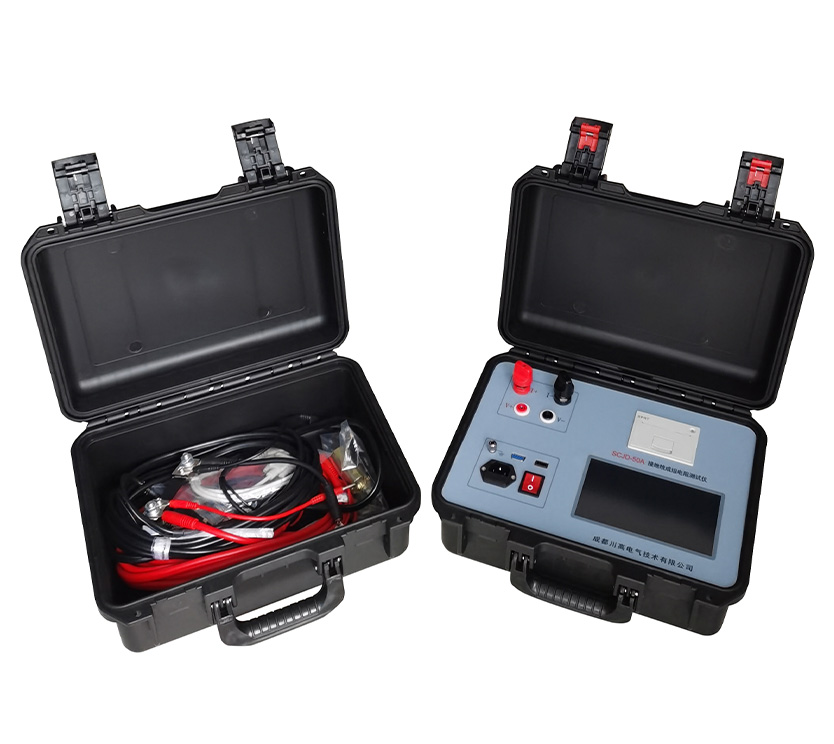

在电力系统中,携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到至关重要的作用。为防止不合格接地线进入电力系统,我公司根据《携带型短路接地线技术标准》和*电力公司发布、实施的《电力*工器具预防性实验规程》的规定,研制了“SCJD-50A接地线成组电阻测试仪”,为电力系统完成必要的产品预防性实验提供服务。
二、技术指标
项目 |
技术指标及参数 |
测试电流 |
30A、40A、50A |
测量范围 |
300uΩ-300mΩ (30A) 200uΩ-250mΩ (40A) 100uΩ-200mΩ (50A) |
*小分辨率 |
0.1uΩ |
准确度 |
5‰±3个字 |
显示 |
液晶显示器 |
数据存储 |
1000组 |
工作环境 |
环境温度:0℃~40℃ 相对湿度: <90%RH,不结露 |
电源 |
AC 220V±10V,50Hz±1 Hz |
*大功耗 |
1000W |
外形尺寸 |
360*290*170(mm) |
重量 |
主机5.6KG 线箱6.5KG |
三、功能特点
1、整机由高速单片机控制,自动化程度高,操作简便。
2、仪器采用全新电源技术,输出电流稳定,输出电压高,测量速度快,量程范围宽,适合各种携带型短路接地线及个人保护接地线的试验使用。
3、仪器自带时钟,万年历,可保存1000组测试数据,方便客户随时查询。
4、保护功能*,内部电源过热后自动保护,有效防止损坏电源,同时带有电压线反接提示功能,防止测试线接反时造成测试数据的不准确。
5、仪器采用1024X600液晶屏,强光下显示清晰,全触屏操作。
6、仪器自带热敏打印机,可将测试数据实时打印。
7、智能化功率管理技术,仪器总是工作在*小功率状态,有效*仪器内部发热,节约能源。
8、仪器可以使用安卓手机或平板,关注微信公众号,下载专用APP,通过专用软件全程控制仪器,测试数据存储上传,方便查阅。
