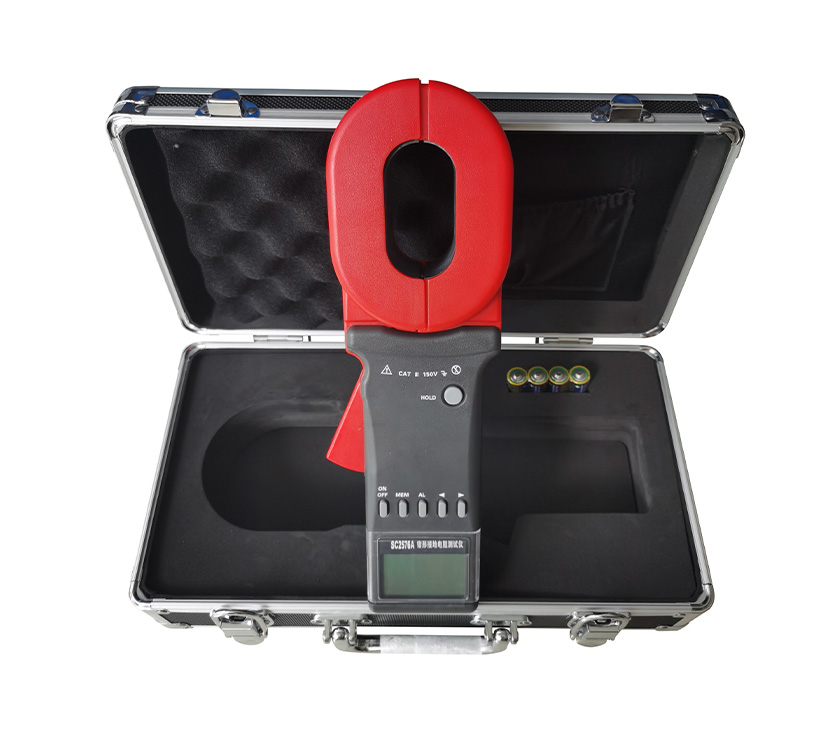

SC2576A钳形接地电阻测试仪是我公司技术研发团队对技术品质的卓越追求,通过不断创新*,对老款产品的彻底升级。其性能主要体现在:
突破开机长时间自检等待,开机立即进入测试。
突破继电器自检方式,采用*的算法及数字集成处理技术。
突破老款产品笨重的问题,更加符合手持仪表的特性。
全新外观设计,面板6键操作,性能直通。
增加了声光报警功能,“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能,“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-200Ω。
存储数据99组,功耗更低,*大启动、工作电流小于50mA。
SC2576A钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,*快速。能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为SC2576A钳形接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值。
型 号 |
钳口规格(mm) |
电阻量程(Ω) |
电流量程 |
防爆功能 |
存储99组 |
声光报警 |
说明 |
||
Φ32 |
65×32 |
0.01-200 |
0.01-1200 |
0-20A |
|||||
SC2576 |
|
√ |
√ |
|
|
|
√ |
√ |
实用型 |
注:“√”表示有此规格。
测量模式 |
测量范围 |
分辨力 |
准确度 |
电 阻 |
0.010Ω-0.099Ω |
0.001Ω |
±(1%+0.01Ω) |
0.10Ω-0.99Ω |
0.01Ω |
±(1%+0.01Ω) |
|
1.0Ω-49.9Ω |
0.1Ω |
±(1%+0.1Ω) |
|
50.0Ω-99.5Ω |
0.5Ω |
±(1.5%+0.5Ω) |
|
100Ω-199Ω |
1Ω |
±(2%+1Ω) |
电阻量程 |
0.01Ω-200Ω |
电阻分辨率 |
0.001Ω |
数据存储 |
99组 |
声光报警 |
“嘟--嘟--嘟--”报警声,按AL键开、关 |
报警临界值设定范围 |
电阻:1-199Ω; *电流:1-499mA |
电 源 |
6VDC(4节5号碱性干电池) |
工作温湿度 |
-20℃-55℃;10%RH-90%RH |
液晶显示器 |
4位LCD数字显示,长宽47mm×28.5mm |
钳口尺寸 |
长钳口65mm×32mm |
钳口张开尺寸 |
长钳口32mm |
钳表质量 |
长钳口1160g |
钳表尺寸 |
长钳口:长宽厚285mm×85mm×56mm |
防爆标志 |
Exia Ⅱ BT3 Ga(*B型) |
保护等级 |
双重绝缘 |
结构特点 |
钳形CT |
换 档 |
全自动换档 |
外部磁场、电场 |
<40A/m;<1V/m |
单次测量时间 |
0.5秒 |
电阻测量频率 |
>1KHz |
*被测电流频率 |
50/60Hz自动 |
1. 长钳头:65×32mm
3. 扳机:控制钳口张合
4. HOLD键:锁定/解除显示/存储
5. ON/OFF键:开机/关机/退出/组合清除数据
6. MEM键:数据查阅键/组合清除数据
7. AL报警功能键:报警功能开启/关闭/报警临界值设定
8. 电阻测量切换键Ω/右箭头键
9. 液晶显示屏
(1)报警符号
(2)电池电压低符号
(3)存储数据已满符号
(4)数据查阅符号
(5)2位存储数据组编号数字
(6)电流、电压单位符号
(7)电阻单位符号 (8)杂讯信号
(9)数据锁定符号 (10)钳口张开符号
(11)直流DC符号 (12)十进制小数点
(13)4位LCD数字显示 (14)交流AC符号
